| 【 结构特点 】 |

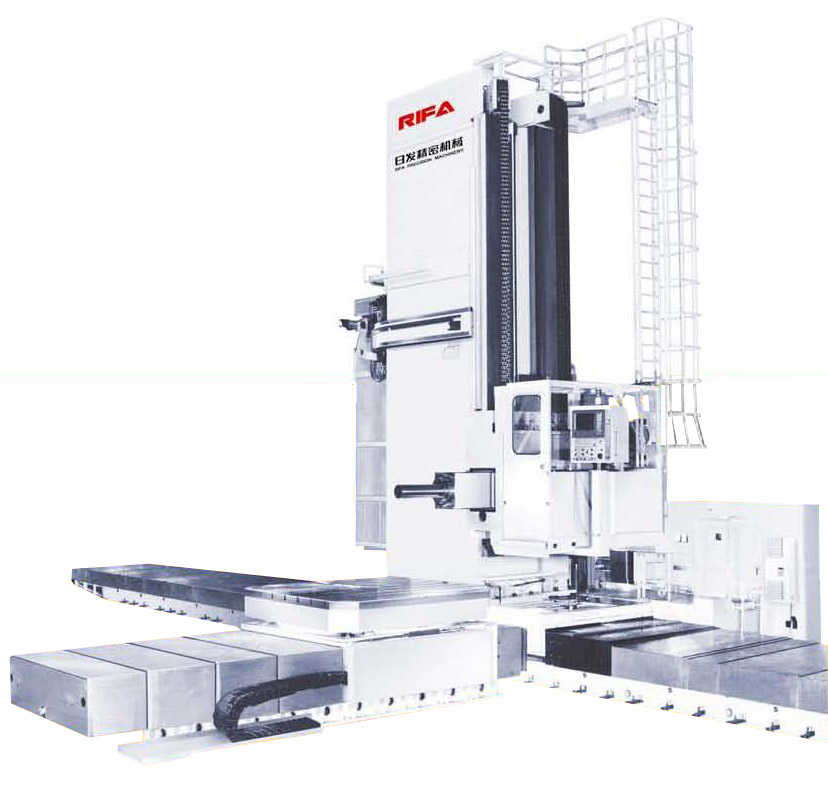

本系列产品是日发自主研发的大型多功能高端数控机床，主关部件与国外专门机构合作优化设计，产品结构紧凑、造型美观、功能丰富、配置完善、性能优良、质量可靠，具有高效柔性化的特点。配备系列化功能部件，多种机床功能供客户选择，满足客户个性化需求。本系列机床有X轴、Y轴、Z轴、W轴，并可扩展B轴及U轴功能，采用德国西门子全数字840D系统控制，可实现任意四轴联动，具备自动换刀，换附件铣头的功能。机床可自动实现大中型箱体类零件的铣、钻、铰、攻丝和镗孔等多工序的多面加工，适用于石化、制冷、冶金、锅炉、汽轮机、重型电机、船舶军工和航空航天等多种行业，尤其适合加工具有复杂型面的工件及工艺复杂的难加工零件。
结构特点：
◆X轴配备双牙棒消隙齿轮箱，配合大模数德国进口齿条，传动精度高，承载能力强，精度耐久保持！
◆Y轴采用双电机、双丝杆驱动结构。
◆可配备多种附件头，实现高效率换头，扩展机床加工能力。
◆X、Y、W轴具备定点液压夹紧功能，机床刚性好，加工精度高。
◆X、Y、W轴采用恒流静压导轨，刚性好，承载能力强，无磨损。
◆选配带V轴与B轴的数控回转工作台，实现六轴控制，任意四轴联动，可加工复杂曲面。
◆多种补偿平衡系统，保证主轴箱力系变化后方滑枕始终保持精度。 |
| 【 规格参数 】 |
型号
项目 |
RFTK6913 |
RFTK6916 |
RFTK6920 |
RFTK6926 |
X轴行程
|
mm |
4000,6000,8000,10000 |
Y轴行程 |
mm |
2000,3000,4000,5000 |
Z轴行程 |
mm |
800,1200,1200,1200 |
W轴行程 |
mm |
700,1200,1200,1500 |
镗轴直径
|
mm |
φ130 |
φ160 |
φ200 |
φ260 |
主轴锥孔 |
|
ISO50 |
ISO50 |
ISO60 |
ISO60 |
铣轴直径
|
mm |
φ221.44 |
φ320 |
φ320 |
φ400 |
主轴转速 |
rpm |
3.15-800 | 1.6~500 |
主电机功率（连续/30分）
|
kW |
φ37 |
φ55 |
φ71 |
φ100 |
方滑枕截面尺寸
|
mm |
350x380 |
480x520 |
480x520 |
600x650 |
快移速度
|
m/min |
x.y=6000
z.w=4000 |
x.y=6000
z.w=3000 |
x.y=4000
z.w=3000 |
进给速度
|
m/min |
x.y=5~6000
z.w=1~4000 |
x.y=5~6000
z.w=1~3000 |
x.y=5~4000
z.w=1~4000 |
控制系统 |
|
SIEMENS-840D |
主轴箱进给电机 |
Nm |
38 |
55 |
55 |
62 |
立柱进给电机 |
Nm |
38 |
55 |
55 |
62 |
滑枕/镗轴进给电机 |
Nm |
23 |
38 |
38 |
55 |
刀库容量 |
把 |
60 |
定位精度
|
mm |
X轴：0.03/1000 Y轴：0.02/1000 Z轴：0.025/1000 W轴：0.025/1000 |
重复定位精度
|
mm |
X轴：0.02 Y轴：0.015 Z轴：0.015 W轴：0.015 |
主机重量
|
kg |
<64000 |
105000 |
130000 |
230000 |
|
|
